Message par cedric.R le Sam 23 Mai 2009 - 16:29

Bonsoir,

Je suis occuper de démonter mon installation lpg ( gpl ), mais voila en dessous de la banquette arrière je suis tomber sur des relais !

Ces relais on avoir avec le cablage du lpg ( gpl ), mais ils ont couper deux files pour pouvoir mettre ces deux relais .

Ces deux files sont : brun/orange, et brun

Je me doute que si je rebranche les deux files, il va rien ce passer ! mais je voudrai savoir à quoi peut servire ces deux files ! ( je n'ai pas encore de livre téchnique ) .

Ma question est, quelqu'un aurai t'il un schéma éléctrique pour mon model ( recherche fait sur le forum, mais rien trouver ) .

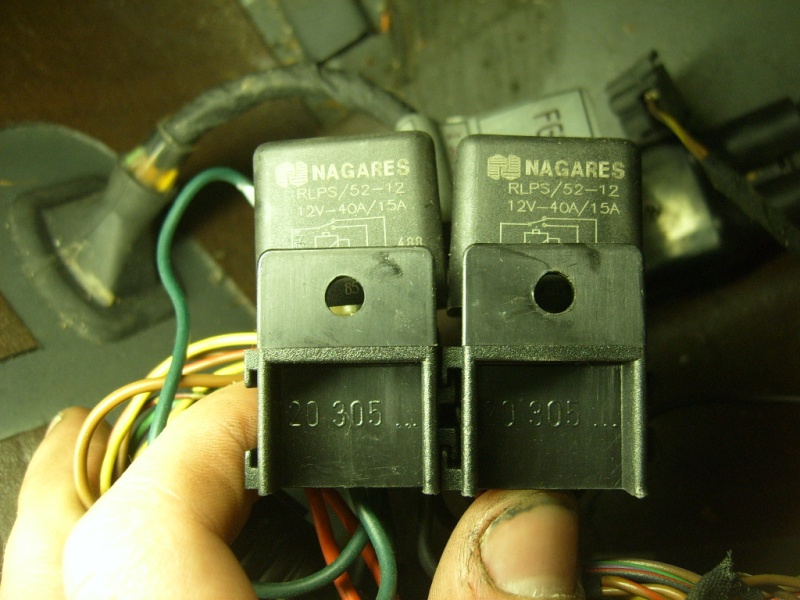

un photo de ce que je parle :





merci d'avance

cedric.R
Habitué(e)
Habitué(e)

Masculin Taureau Chèvre
Age : 38
Messages : 177
Date d'inscription : 11/05/2009
Localisation : belgique
Voiture(s) : 520i 6 cylindres 1989

Revenir en haut Aller en bas

Re: [BMW 520 i E34] Fils électriques

Message par 320i67 le Sam 23 Mai 2009 - 17:22

tu peux jeter un coup d'oeil sur ce site : http://www.e34.de/tips_tricks/schaltplaene/schaltplaene.htm
avatar
320i67
Membre d'honneur
Membre d'honneur

Masculin Poissons Chat
Age : 42
Messages : 5105
Date d'inscription : 10/04/2006
Localisation : Kintzheim (67) - sur la route des vins....
Voiture(s) : 118d 3 portes

Revenir en haut Aller en bas

Re: [BMW 520 i E34] Fils électriques

Message par cedric.R le Sam 23 Mai 2009 - 18:47

Merci à toi, mais dur de comprendre quelque chose en allemand !

Je vais les rebrancher, et voir ce que c'est dés que j'ai mon livre technique .

Encore merci .

cedric.R
Habitué(e)
Habitué(e)

Masculin Taureau Chèvre
Age : 38
Messages : 177
Date d'inscription : 11/05/2009
Localisation : belgique
Voiture(s) : 520i 6 cylindres 1989

Revenir en haut Aller en bas

Re: [BMW 520 i E34] Fils électriques

Message par Benoit le Dim 24 Mai 2009 - 11:58

:salut:

bon je viens d'éplucher du schéma :livre:

j'ai trouvé une correspondance avec ton fil brun orange

il s'agirait du relais K13

relais de lunette arrière chauffante (dégivrage)

le câblage de l'embase du relais est constitué de 4 fils:

brun/orange

noir

maron/rouge

bleu/blanc



infos sans garantie
