Transformation d'un pommeau M en pommeau M éclairé

Voir le sujet précédent Voir le sujet suivant Aller en bas

Transformation d'un pommeau M en pommeau M éclairé

Message par Estoril67 le Lun 28 Jan 2008 - 21:13

Le but de l'opération est de transformer mon pommeau M "normal" en pommeau M "éclairé", avant tout voilà la liste du matériel nécessaie (cout environ 10€) et l'outillage nécessaire à l'accomplissement de la modification:
- une batterie 12V (pour le test)
- une pince coupante d'électronicien (pour des coupures nettes)
- une pince à bec fin pour couder et joindre les et - des LED ensemble
- 3 LED orange 3mm à diffusion large ref Conrad:64269
- la pastille de pommeau M translucide avec votre boite de vitesse correspondante (5/6 vitesses ou boite auto)
- 1 cable 1 paire 0.5 mm2 d'environ 30 cm de long
- une pastille de plastique blanc d'environ 1/2mm d'épaisseur (pour disperser le flux lumineux)
- une résistance d'environ 5.6 Kohms pour abaisser le courant d'arrivée de 12v à 3v qui est le courant de fonctionnement des LED
- une platine à souder
- un fer à souder et de l'étain

https://servimg.com/image_preview.php?i=29&u=11703954

Et on passe aux choses concrète:

Tout d'abord il faut préparer la platine et ses composants (d'une simplicité enfantine), disposer les leds en triangle équilatérale de facon à ce qu'il n'y est pas de coin d'ombre au final sur la platine en placant les LED avec la borne (longue pate) vers l'extérieure du triangle.On connecte les 3 poles - avec le fil négatif et les 3 positifs avec le fil (en n'ommetant pas d'y intercaler la résistance! ;)

https://servimg.com/image_preview.php?i=30&u=11703954
https://servimg.com/image_preview.php?i=31&u=11703954
https://servimg.com/image_preview.php?i=32&u=11703954
https://servimg.com/image_preview.php?i=33&u=11703954

Un petit test avec la batterie 12v juste pour voir si mon montage et mes soudures sont bonnes!
:P
https://servimg.com/image_preview.php?i=34&u=11703954

Et encore un test avec la platine M et le plastique blanc avant la taille du circuit imprimé.
https://servimg.com/image_preview.php?i=35&u=11703954



Voilà la platine étant prète l'étape suivante est d'extraire l'ancienne platine et de créé un volume nécessaire pour acceuillir le circuit, mais ne vous impatientez pas trop, la suite dans les prochaines semaines :salut:

Me voilà à nouveau pour la seconde et dernière partie de la transformation de mon pommeau.

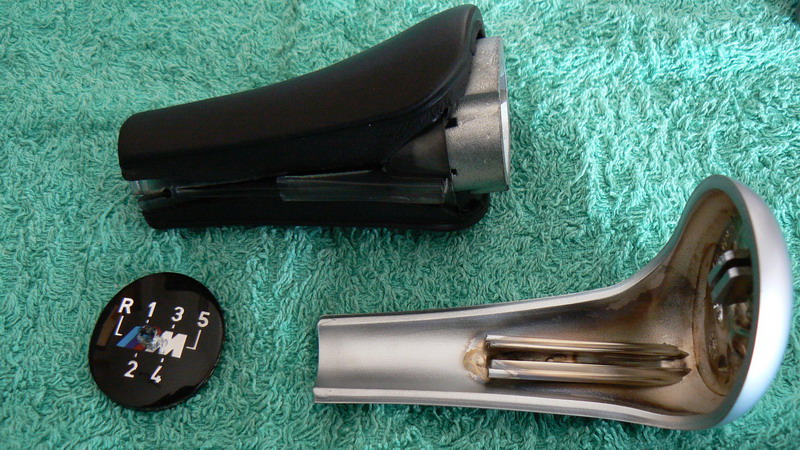

Tout dabords il faut retirer l'ancienne platine en la percant et en la décollant de son support (attenttion ca fait mal au yeux:choc: )

Ensuite on extrait celle ci et on nettoit les restes de colles, mais que vois je une vis mais que pourrait elle bien tenir:??:


décidemment chez BMW tout se démonte à l'instar de nos marques francaises!

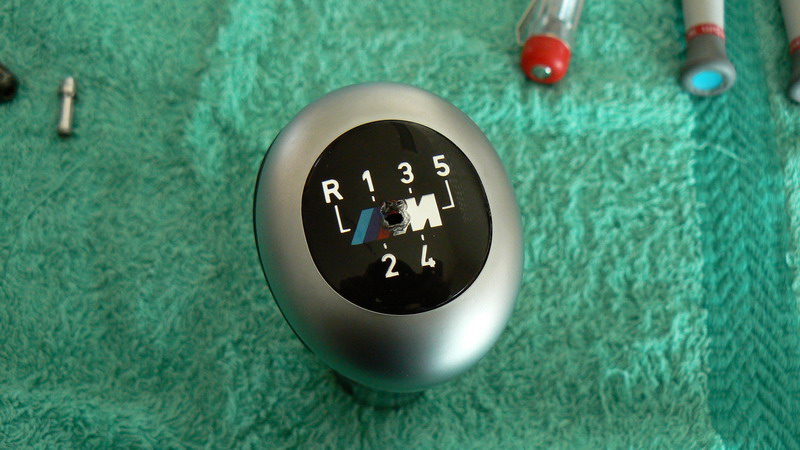

Puis le but du jeu est de placer en position central le circuit imprimé avec ses 3 leds et de percer celui ci sans abimé les composants afin que l'on puisse faire passer la vis de serrage du chapeau alu.


On verifiera que l'ensemble s'emboite correctement et que la sortie de fil ne va pas se coincé entre le pommeau et l'axe du levier de vitesse:

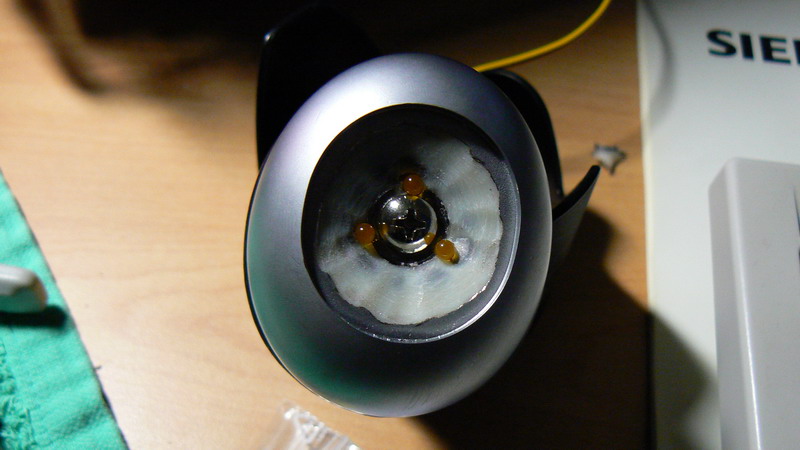

Encore une petite pour voir l'intérieure de mon usine à gaz :buzz:

Enfin on utilise le dremel (un outil vraiment pratique et redoutable de précision!) pour fraiser les alentours de leds afin d'élargir le flux lumineux de celle ci, on finira par coller un papier blanc adhésif sur l'envers de la nouvelle platine M qui celle ci viendra se coller à l'aide de double adhésif sur les bord intérieure du cache alu:

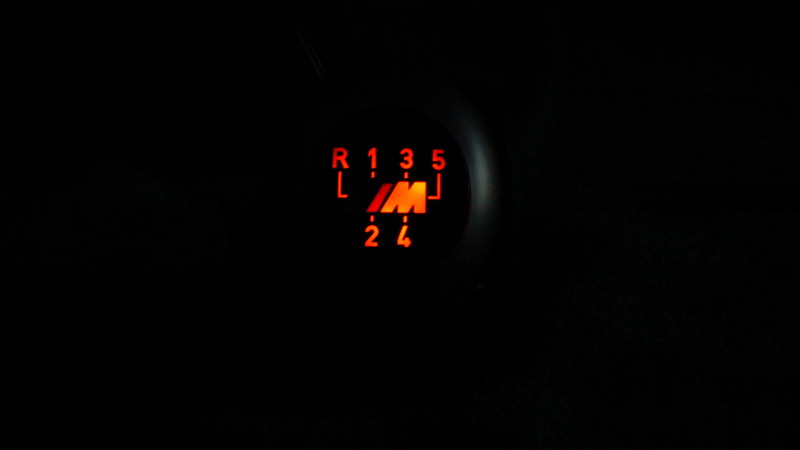

Et pour finir test sur batterie 12v pour constater du rendu, puis remontage de l'ensemble en connectant les cables sur l'éclairage des boutons léves vitre électrique, voilà en espérant que ce petit travail en inspirera quelques uns, si il y a des questions surtout n'hésitez pas!:bien:

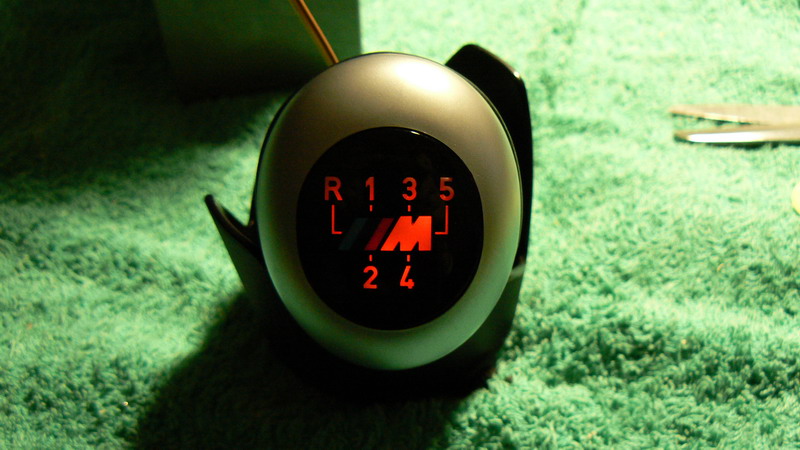

Encore quelques clichés pommeau posé:



Dernière édition par le Sam 9 Fév 2008 - 11:28, édité 4 fois
