Re: PB SURCONSOMMATION E36

par CaillouxXx Dim 17 Mai 2015 - 14:35

re,

contact mis entre 1 et 3 4,10 Volts sachant ue je suis avec le moins sur le 3.
entre 2 et 4 j'ai 2,15 volts qui descende vers 0,5 à l'accélération puis reviennent à 2,15 décélérer....

bref j'y comprends prlsbu rien, je n'arrive pas à avoir ces 12 Volts même décimètre débranché..

par lucky1976 Dim 17 Mai 2015 - 14:38

ok...

si tu sais, donne moi les code couleur coté connecteur
je vais looker si je vois rien sur un TIS

par lucky1976 Dim 17 Mai 2015 - 15:06

si je me trompe pas :

tu as

gry/vio
gry/blu
gry/wht
gry/yel
gry/blk

par CaillouxXx Dim 17 Mai 2015 - 15:47

re,

bon entre 1 et 3 j'ai 4,85 sachant que la masse je l'as prend sur la borne 3. pas de 12 v entre mes bornes.

pour ce qui est entre 2 et 4 je suis à 2,12 v au ralenti dés que j'accélère cela descend à 0,5 et remonte à la décélération.

bref j'y comprend rien surtout ce 12 volt manquant et cette variation inversé entre 2 et 4.

par CaillouxXx Dim 17 Mai 2015 - 15:54

non tu te trompes pas
borne 1 gris blanc
borne 2 gris jaune
borne 3 gris noir
borne 4 gris rouge
borne 5 gris bleu

modèle bosch 80200204 et numéro 1 734 651.9

par lucky1976 Lun 18 Mai 2015 - 10:22

je me demande si ce debimetre est pas alimenté en 5V au lieu de 12V :??:

par CaillouxXx Lun 18 Mai 2015 - 11:39

Bonjour Lucky,

en effet je me demande la même chose.
bref j'attend de voir si quelqu'un à le même modèle de moteur M40 et ce genre de débimètre pour savoir s'il peut prendre les mesures car je n'ai rien trouvé sur le net au niveau schéma electrique ou mesure sur le débimètre depuis hier soir.
bref la galère une fois de plus.

par lucky1976 Mar 19 Mai 2015 - 9:32

Slt,

alors bon ton debimetre je ne sais toujours pas si c'est un 5V ou 12V ( mais je pense que c'est un 12V )
Ce debimetre je me rappelle que sur ma 318i c'etait un debimetre a volet donc un volet qui s'ouvre et se ferme selon le regime moteur.

comme je le pensais et d'autre le diront le volet s'ouvre ou se ferme et agis sur un potentiometre.

si ce potentiometre est defect il y aura des symptomes de raté accoup perte de puissance etc.

le mieux au vu de sa fiabilité mediocre reconnue car c'est un debimetre a volet, c'est de le changer

--- sinon tu peut le controlé si il varie entre les pin 2 et 5 c'est deja un bon point

:salut:

par CaillouxXx Mar 19 Mai 2015 - 18:44

Slt,

bon je confirme que l'allié du décimètre est masse sur broche 5 et le plus sur la broche 1 (broche 1 décimètre déconnecté je suis à 5,8V alors que connecté je suis à 4,97 V)

pour les autres broche 2,3 et 4 j'ai fait les mesures suivantes:
dans l'ordre :
1 - entre broche 5 et la broche débimètre débranché
2 - entre broche 5 et la broche décimètre branché moteur coupé
3 - entre broche 5 et la broche décimètre branché moteur coupé et volet actionné ouvert
4 - entre broche 5 et broche débimètre branché moteur ralenti
5 - entre broche 5 et broche débimètre branché moteur en accélération

alors ça me donne pour chaque test
Broche 2 : 4,97; 0,26; 4,5; 1,21; augmente à l'accélération vers 4 V
Broche 3 : 0,43; 0,43; 0,43; fluctue entre 0,2 et 0,7 jamais stable; fluctue entre 0,2 et 0,7 jamais stable
Broche 4 : 4,97; 3,24,3,36; 3,47, 3,50

donc j'ai de plus en plus de doute sur l'alimentation et le boitier noir si j'arrive à avoir une confirmation d'alimentation du décimètre en 12V car là décimètre débranché circuit à vide je suis à 5,8V max.

j'arrive pas à trouver de documentation sur le sujet.

par lucky1976 Mar 19 Mai 2015 - 21:36

j'ai trouver je pense, c'est du 5 V

en lookant sur ce schema du debimetre air 5 broches

PB SURCONSOMMATION E36 - Page 2 Schema10

voici dans cette page ton Dme le connecteur Dme 1.7 du M43

http://www.e30zone.net/e30zonewiki/index.php/ECU_Pinouts#Motronic_1.7

s'est bien du 5 V car je vois que le pin 59 c'est TPS and VAF 5V reference " VAF = Volume Air Flow de reference 5 V "

ton debimetre a l'air donc de bien fonctionné :??:

par CaillouxXx Mer 20 Mai 2015 - 7:01

salut lucky , merci ebaucoup pour tes recherches très précieuses...
donc le débimètre à l'air donc opérationnel..

bref faut que je cherhce ailleurs..
je vais essayer de voir al sonde lambda et cmmencer apr les tests que tu m'as fournis dessus.

par lucky1976 Mer 20 Mai 2015 - 15:41

schema pour la sonde lambda " chauffée 4 fils "

pour la sonde :
connecteur sonde lambda qui part du Dme pin 70 / 71.
- le signal : pin 70
- la masse : pin 71

sur la sonde a entre 2 et une bonne masse tout connecté moteur en marche ! valeur 0,1V / 0,9V une fois a temperature de fonctionnement cadran temperature au milieu, cela doit varier entre ses deux valeurs si cela ne varie pas sonde HS.

- sur la sonde lambda fil 3 et 4 c'est la resistance de la sonde lambda chauffée
valeur ohm 1 à 15 ohm

- pour le relai :

pin entre 85 et 86 resistance entre 50 et 220 ohm
pin entre 87 et 30 valeur infinie si faible resistance relais collé hs donc

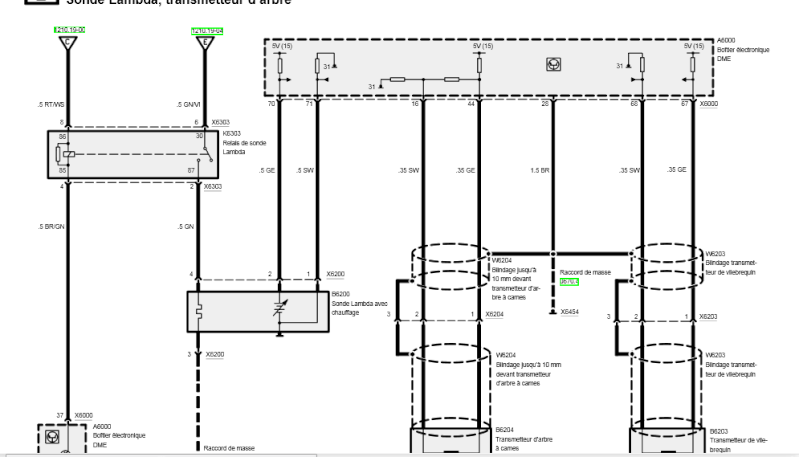

PB SURCONSOMMATION E36 - Page 2 Snd_la10

PB SURCONSOMMATION E36 - Page 2 Snd_la10

pour cela il faudra controler le relais sonde que l'ont vois a gauche en haut et alors la sonde qui se trouve vers le milieu du schema.

par CaillouxXx Jeu 21 Mai 2015 - 6:02

Salut,
Test relais ok démonte
85 et 86 je suis à 83 ohm
87 et 30 infini

Par contre j'ai remarqué deux fils rouge sortant de ma boîte à fusible non branche avec deux connecteurs noirs au bout mais je n'ai rien de connecter par ailleurs serais tu a quoi cela sert.

J'ai fais une mesure de tension et j'ai rien que ce soit sans contact ou avec contact.

Pour la sonde j'essayerai de faire les mesures ce soir si j'ai le temps

Bonne journée :salut:

21.05.2015

par lucky1976 Jeu 21 Mai 2015 - 14:09

slt,

oui ok le relais a l'air de fonctionner a prem's vue

reste le controle de sonde lambda.

pour se qui est de tes deux fils ... faudrai faire une tofe si moyens ...

sinon tu as controler ses deux fils comme suis :

- fil x + une masse = ?
- fil y + une masse = ?
- et les deux = ?

si oui et qu'il n'y a rien je vois pas comme cela se que cela pourrai etre ... fait une photo je verrai...

:salut:

par CaillouxXx Sam 23 Mai 2015 - 8:47

Slt,

bon contrôle sonde OK apparemment.
13,5 volts en permanence sur broche 4.
3,5 Ohms entre 3 et 4.

sur fil noir numéro 2 variation d'une tension entre 0,1 et 0,8 max. par contre tension jamais stable même au ralenti sans accélération.

bref j'y comprends plus rien.

pour ce qui est des deux fils rouge ils sortent bien en dessous du +2 permanent qui arrive à la boite à fusible. aucune tension entre ces fils que ce soit entre la masse ou eux deux.

je te post une photo dès que je peux.

par CaillouxXx Sam 23 Mai 2015 - 10:35

ci-joint la photo

https://servimg.com/view/19231626/1

https://i.servimg.com/u/f19/19/23/16/26/fils_r10.jpg

par CaillouxXx Sam 23 Mai 2015 - 11:06

j'ai essayer de touver une référence sur les deux connecteurs j'ai trouver 3 et 28 si cela peut aider.
par contre tu trouves ou tes schéma électrique ça pourrait m'aider.

par lucky1976 Sam 23 Mai 2015 - 12:17

ok ben la sonde fonctionne

car :

oscillement variable c'est qu'elle detecte bien melange trop ou pas assez riche d'ou la variation et la sonde envoie l'info au DME pour que ce DME corrige le melange etc ( c'est resumé au plus simple, mais le but de fonctionnement de la sonde )

exemple quand j'ai un defaut enregistrer lors de mon controle avec ma valise GT1 DiS : 0.45V constant c'est un defaut enregistrer donc 0.45v de reference pas riche, pas pauvre

pour tes deux fils c'est pas d'origine !! Tout le monde pourra te le dire je pense, deux fil de meme couleur collé ensenble. Je pense a une installation sono ou alarme ... ... ont dirai un porte fusible cable de gauche. Isole les comme il faut avec un bon scotch pour evité l'eau ou tout autre chose qui mettrai des problemes.

encore mieux, suis les cables, je pense qu'il doivent aller au tbl de bord pres du volant vu la couleur cela devrais pas etre trop compliquer a voir.

alors les schema :

http://www.cardiagnostics.be/-now/GT1-MODIC-DIS.htm

saurai tu un peut re expliquer les problemes que tu as sur ta bmw car là pour le moment ... tes elements sont ok... :??:

elle consomme peut etre tout a fait normalement apres tout, un 1600 cc

:salut:

par CaillouxXx Sam 23 Mai 2015 - 12:20

merci pour le lien, pour les deux fils je verrai un de ces jours ou ils vont.

en ce qui concerne mon pb de conso, vois-tu autre chose que je pourrai vérifier avant envoi au garage...

merci encore pour tout et ton aide qui m'as été très précieuse en tout cas.

par lucky1976 Sam 23 Mai 2015 - 12:22

elle consomme peut etre tout a fait normalement apres tout, c'est un 1600 cc caisse assez lourde pour la puissance moteur :bah:

tu fait combien de km avec 60L ?

par lucky1976 Mar 9 Juin 2015 - 10:16

alors les news par ici ???? Mister Caillouxxx :??:

par CaillouxXx Dim 5 Juil 2015 - 13:55

Salut Lucky,

non toujours même problème, je me suis décidé à remplacer toutes les durites essences, et j'ai commandé une nouvelle sonde lambda...

sinon j'irai au garage.

j'ai fait ma conso semaine dernière je suis à 11,8 L/100 bref les boules..
+++

le jour ou j'aurai trouvé je mettrai sur le site...

par **manu57520** Mer 29 Juil 2015 - 20:07

Alors des news????
Capteur de position arbre a came ou autre.
Vu les testes deja fait je me dirigerai vers sondes et capteurs moteurs

par michel24 Jeu 30 Juil 2015 - 6:32

tu sais 11l c'est ce que je fais avec la mienne sur les petits trajets,avec de la grimpette et des descentes,ensuite ça descend entre 6 et 7l

par **manu57520** Jeu 30 Juil 2015 - 17:19

Moi je tourne a presque 14.5 mais j'ai 2t100 a tracter avec des jantes de 20 pouces aussi.....

Si grimpette normal donc tout va bien avec le 4 pattes
