[BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Especiosa le Jeu 31 Aoû 2006 - 17:02

Bonjour,

Comme indiqué dans le topic "audio", je vais vous présenter mon projet d'installation hifi embarqué sur ma 520i E34, les photos des travaux déjà commencé et au fur et a mesure ceux à venir.

début 2005 - projet initiale :
Après avoir vendu ma peugeot 206 avec laquelle j'avais fait le championnat IASCA et passé près de 4mois tous les soirs après le boulot dessus, plus des jours de congés, et en plus passant d'un pavillon avec garage à un appartement, je ne me voyait pas recommencer une grosse installation avec cette E34 acheté en octobre 2004.
L'idée c'était donc juste un kit 2v en actif (filtré par l'autoradio en pouvant jouer sur les coupures de filtrage) alimenté juste par l'autoradio Alpine 9813. Pas d'ampli pas de sub.
Les HP sont ceux du kit DLS Irridium, un 16 + un tweet. L'idée était donc d'intégrer un HP de 16 dans les emplacement d'origine au niveau des pieds en retravaillant l'inclinaison puisque étant en 2v et pour bien gagner en scène sonore.
L'autre besoin était de tirer une alimentation pour la source (autoradio)depuis la batterie, puisque c'est recommandé par Alpine pour ces gammes d'autoradio et que je prévoyait d'utiliser l'ampli interne.
avatar
Especiosa
Newbie
Newbie

Verseau Coq
Age : 37
Messages : 35
Date d'inscription : 30/08/2006

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Especiosa le Jeu 31 Aoû 2006 - 17:07

J'ai été un peu long a débuter, voici le support qui accueille le porte fusible, prévu au départ juste pour l'alim de l'autoradio :

Une platine en médium est découpé, arrimé solidement à la caisse et épousant la forme du passage de roue avec du mastic armé (appelé choucroute) :


Voici le résultat, peint ton caisse :
avatar
Especiosa
Newbie
Newbie

Verseau Coq
Age : 37
Messages : 35
Date d'inscription : 30/08/2006

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Especiosa le Jeu 31 Aoû 2006 - 17:26

printemps 2005

Je sais pas si c'est les beaux jours qui arrivent, mais je perds mes idées raisonnable et cle naturel reviens au galot.
Plus ca va plus je surveille les petites annonces pour chercher des bonnes affaires, en me rassurant en disant "au cas où".

Donc l'idée est de chercher un ampli 4 canaux pas trop cher mais de bonne qualité. Et comme je ne fait rien dans le bonne ordre je m'attaque à fibrer mon coffre pour mouler mes garnitures en moquettes grise d'origine et m'en faire des pièces en fibre. L'intérêt, outre que de perdre un temps fou gene , c'est que je peut en faire ce que je veut et le jour ou je revend la voiture, ni vu ni connu , je démonte tous !

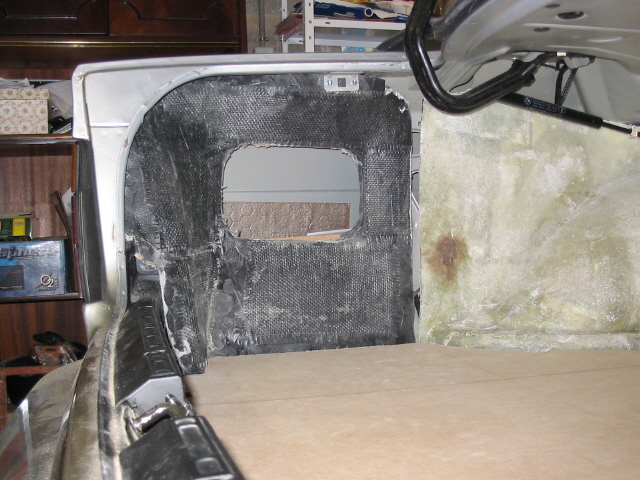

Donc le début du coffre :

Je protège les garnitures d'origines puis les fibres :

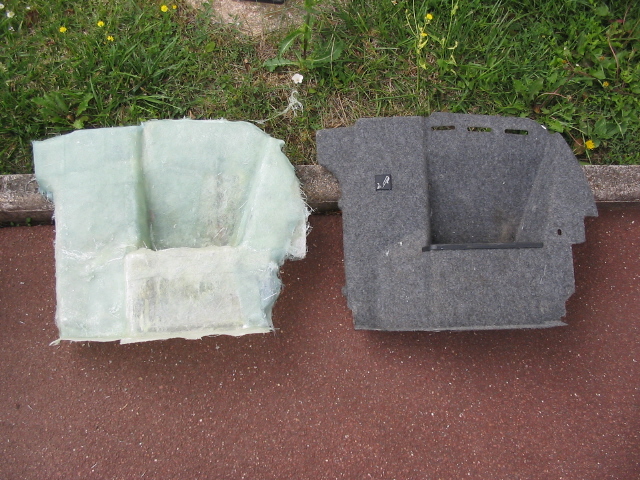

Puis on démoule :


Dans les coins, j'ai envie de mettre des trappes derrière lesquels on pourrait voir la connectique et éventuellement des boutons pour l'éclairage, les ventilateurs...
Donc je part d'une pièce moulé, je fait un cadre en bois délimitant mon ouverture et tend un tissu pour faire la forme "intégré" et "arrondie". Ensuite un coup de résine pour solidifier le tissu. Ensuite de la fibre et de la résine pour consolider le tout :

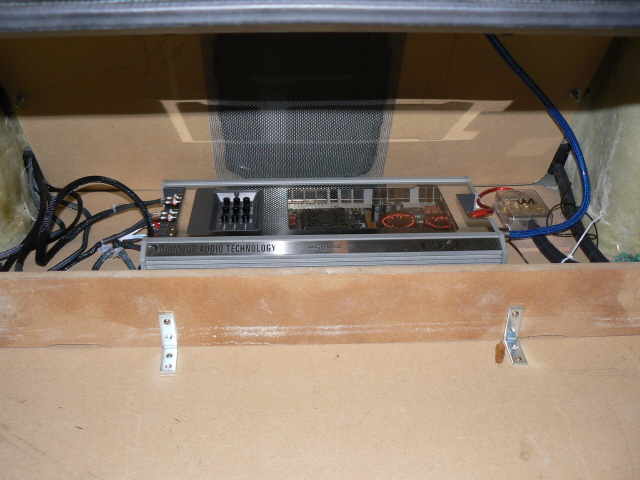

Le coffre à l'été 2005 :
avatar
Especiosa
Newbie
Newbie

Verseau Coq
Age : 37
Messages : 35
Date d'inscription : 30/08/2006

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Especiosa le Ven 1 Sep 2006 - 7:19

Ensuite viens la préparation du câblage. Tous les câbles sont gainés (gaine tressé + gaine thermo) et un collier d'identification pour les repérer.

Sont passés dans l'auto :
- 3 RCA (pour le filtrage actif des 16-tweet et sub) soit 15m
- Câble HP (tweet+16 de chaque côté) soit près de 20m
- câble remonte (pour le démarrage des amplis) 5m
- L'alimentation en 35² (5m)

Soit 45m de câble :buzz:

Quelques photos :

Le câblage des HP de signal (RCA & Haut-Parleurs) :




Ces câbles passe sur le flanc gauche de l'auto, mais pas dans la rigole (car y'avait pas beaucoup de place), mais sur cette goulote à l'aide d'enbases adhésises et des serres joint. Les câbles pour les HP droit, passe à droite du tunnel centrale. L'alimentation passe à droite dans la goulotte avec le remote, dans de la gaine annelé :

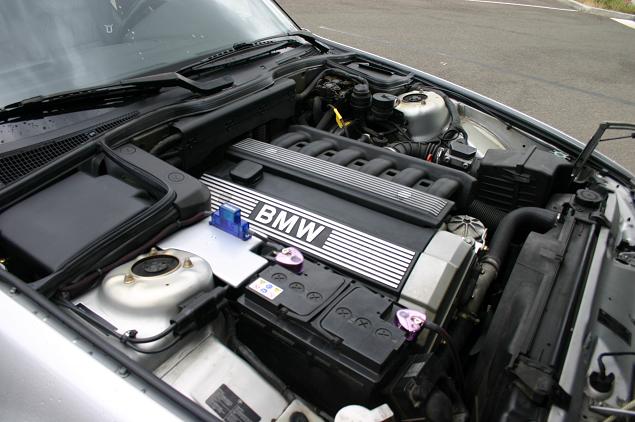

L'alim :







:arrow:
avatar
Especiosa
Newbie
Newbie

Verseau Coq
Age : 37
Messages : 35
Date d'inscription : 30/08/2006

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Especiosa le Ven 1 Sep 2006 - 14:07

Bon, un trentaine de visite mais pas un seul commentaires, ca vous interesse peut être pas...
Dans le doute je met encore quelques photos.

Etape un peu plus délicate et très très longue, la construction des kick panels. l'idée est d'intégrer un 16 au lieu des 13 d'origine et de jouer sur l'orientation des HP, car à la base je partais sur du 2v.
Une cale est solidement arrimé à la tôle pour gagner en grave, et le kick panel est pris en sandwitch entre cette cale et le HP.



avatar
Especiosa
Newbie
Newbie

Verseau Coq
Age : 37
Messages : 35
Date d'inscription : 30/08/2006

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Especiosa le Ven 1 Sep 2006 - 14:09

Août 2006 :

Les kicks sont terminés et recoivent un peu de peinture le temps durant quelques semaines voir mois, après : skai.

En attendant les med+tweet, des cales accueillent les 13 d'origine.





Avant / Après

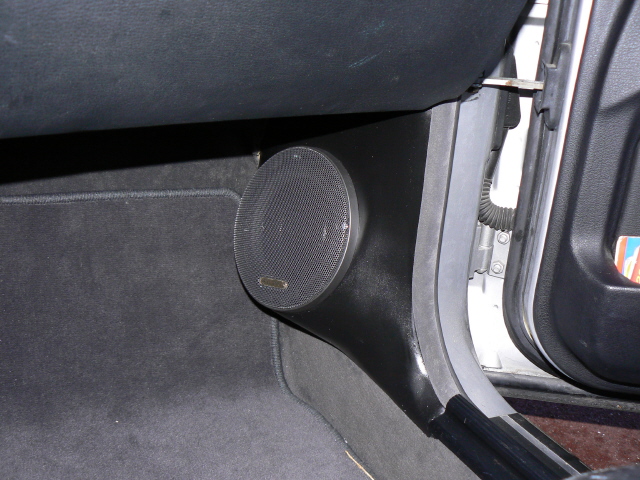

Cale gauche




Maintenant faut oublier son pied gauche :roll:

:arrow:
avatar
Especiosa
Newbie
Newbie

Verseau Coq
Age : 37
Messages : 35
Date d'inscription : 30/08/2006

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par BMWXP le Ven 1 Sep 2006 - 15:03

C'est exactement la reflexion que j'allais faire ...


C'est vrai que l'integration est propre mais ...


...





...




La sono en voiture ne fait pas partie de mes priorités !

Je prefere investir dans un kit amortisseurs ou un kit gros freins !
avatar
BMWXP
Big Boss
Big Boss

Masculin Scorpion Chèvre
Age : 38
Messages : 13659
Date d'inscription : 19/02/2006
Localisation : 49
Voiture(s) : bmw

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par karl100 le Ven 1 Sep 2006 - 15:04

beau boulot
chtite kestion
tu parlais d'un sub
tu compte mettre quoi dedant
moi avec mon e30 je comptais metre un free air alimenté par un ampli magnat classe d
225 RMS SOUS 4 OHM
400 RMS SOUS 2 OHM
mais le probleme c'est que je ne trouve pas sur le marché des sub en free air a part le TSW305F de pioneer
des tuyaux pour ca
merci


je precise que le free air c dans un soucis d'espace car c mon seul vehicule
aussi comme ma banquette arriere comporte un accoudoir central et une trappe a ski, je vais le mettre dans le coffre derriere la banquette arriere donnant a travers la trappe a ski
je precise aussi qu'a l'avant g un kit eclaté MAGNAT en 2 vois et en 13 cm
a l'arriere des elliptiques CALIBER 9" X 6"
le tout alimenté par un DEH-P 4800 PIONEER
pour le moment le kit eclaté et les elliptiques sont alimenté que par l'autoradio, en attendant de trouver un bon ampli 4 vois
merci de ta reponse , si reponse il y a
avatar
karl100
Membre
Membre

Masculin Capricorne Serpent
Age : 40
Messages : 56
Date d'inscription : 26/08/2006
Localisation : argenteuil
Voiture(s) : e30 320i

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Especiosa le Ven 1 Sep 2006 - 16:57

Bmwval a écrit:C'est exactement la reflexion que j'allais faire ...

C'est vrai que l'integration est propre mais ...

La sono en voiture ne fait pas partie de mes priorités !

Je prefere investir dans un kit amortisseurs ou un kit gros freins !

T'a raison, c'est une question de priorité et de choix.
Moi je préfère installer un hifi, mais je respecte chaque choix. chacun voie midi à sa porte ;)
avatar
Especiosa
Newbie
Newbie

Verseau Coq
Age : 37
Messages : 35
Date d'inscription : 30/08/2006

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Especiosa le Ven 1 Sep 2006 - 16:59

karl100 a écrit:beau boulot
chtite kestion
tu parlais d'un sub
tu compte mettre quoi dedant

Je vais mettre un p'tit sub JL AUDIO en 25cm, aussi derrière la trappe à ski maison que je me suis faite.
J'ai répondu sur le topic audio à ta question.
Par contre je rajouterais que pour le free air le gain de place n'est pas énorme à mon goût car le sub prend de la place et j'aurais trop peut de l'abimer avec des choses transporté dans le coffre.
avatar
Especiosa
Newbie
Newbie

Verseau Coq
Age : 37
Messages : 35
Date d'inscription : 30/08/2006

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Dino le Ven 1 Sep 2006 - 20:20

Super boulot :super:
Mettre des 16 cm à l'avant fallait oser, ceux d'origine marche déjà pas mal mais là 🔥 . J'ai des ROCKFORD en 16 qui ne demanderai que ça... Mais quant je vois le boulot pour faire les entretoises :pleur:

Dino
Fidèle
Fidèle

Masculin Capricorne Chat
Age : 42
Messages : 375
Date d'inscription : 25/08/2006
Localisation : centre de contrôle ligne maginot (54)
Voiture(s) : Bmw 545i e61 pack M, Passat break tdi 130cv, passat 35i break tdi 90

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par BMWXP le Ven 1 Sep 2006 - 20:45

Especiosa a écrit:
Bmwval a écrit:C'est exactement la reflexion que j'allais faire ...

C'est vrai que l'integration est propre mais ...

La sono en voiture ne fait pas partie de mes priorités !

Je prefere investir dans un kit amortisseurs ou un kit gros freins !

T'a raison, c'est une question de priorité et de choix.
Moi je préfère installer un hifi, mais je respecte chaque choix. chacun voie midi à sa porte ;)

Tout a fait de ton avis, chacun fait sa voiture comme il le sent !

Moi je roule sur circuit et c'est pour ca que je prefere un chassis affuté ...

Mais je reconnais quand meme la qualité de ton travail
avatar
BMWXP
Big Boss
Big Boss

Masculin Scorpion Chèvre
Age : 38
Messages : 13659
Date d'inscription : 19/02/2006
Localisation : 49
Voiture(s) : bmw

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Burn le Ven 1 Sep 2006 - 21:37

En tout cas chapeau pour le boulot :jap: .

Ca pourra toujours aiguiller ceux qui souhaitent suivrent ta voie, en plus c'est très bien détaillé.

J'y connais rien et j'apprends beaucoup grace à ton reportage :merci: .
avatar
Burn
Membre d'honneur
Membre d'honneur

Masculin Poissons Chèvre
Age : 39
Messages : 5154
Date d'inscription : 06/03/2006
Localisation : Entre lyon et grenoble
Voiture(s) : // M3 e36 3.2l estoril en mode piste

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Especiosa le Ven 1 Sep 2006 - 22:56

Dino a écrit:Super boulot :super:
Mettre des 16 cm à l'avant fallait oser, ceux d'origine marche déjà pas mal mais là 🔥 . J'ai des ROCKFORD en 16 qui ne demanderai que ça... Mais quant je vois le boulot pour faire les entretoises :pleur:
Car j'ai choisi une solution un peu compliqué, mais y'a des solutions plus simple et moins compliqué

D'ailleurs je précise que la cale avec le 13cm caché par de la moquette acoustique c'est bien du provisoire... en attendant. D'ailleurs la peinture aussi c'est du provisoire, garni en skai se sera plus jolie.
avatar
Especiosa
Newbie
Newbie

Verseau Coq
Age : 37
Messages : 35
Date d'inscription : 30/08/2006

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Especiosa le Lun 9 Oct 2006 - 21:02

La suite depuis le temps :

support de médium sur le tableau de bord :


Montant de pare brise avec le tweet :


A+
avatar
Especiosa
Newbie
Newbie

Verseau Coq
Age : 37
Messages : 35
Date d'inscription : 30/08/2006

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Grogaz le Mar 10 Oct 2006 - 18:11

T'étais pas censé être parti sur du voies? :ddr:

T'as finalement opté pour un kit éclaté 3 voies? :?: En tout cas, tu restes fidèle à DLS! :cheers: J'adore aussi leur sonorité! :love:

En tout cas, bravo pour ton boulot! :)

_________________
Gaaaaaaaaazzzzzzzzzzzzz
avatar
Grogaz
Membre d'honneur
Membre d'honneur

Masculin Lion Coq
Age : 36
Messages : 13288
Date d'inscription : 21/02/2006
Localisation : Cambrousse du nord 85
Voiture(s) : 525i Touring E34 / 323ti Sport Edition / R1100s

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Especiosa le Mer 11 Oct 2006 - 16:36

Oui sur 2v actif au début, puis j'ai trouvé des filtres et des médiums donc je me suis laissé tenté Happy
pas spécialement fidèle à DLS car ces mes 1ers HP DLS !
avatar
Especiosa
Newbie
Newbie

Verseau Coq
Age : 37
Messages : 35
Date d'inscription : 30/08/2006

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Grogaz le Mer 11 Oct 2006 - 18:07

Oki, je comprends mieux... :jap:

Je parlais de fidélité à DLS car ton KE de départ devait être un DLS 2 voies et tu finis avec un DLS 3 voies... :ddr:

Avant DLS, tu tournais avec quel matos? :?: T'as déjà entendu du MB Quart? :loving: Je n'ai pu en savourer qu'une seule fois, mais quel délice! :love: Je pense pas pouvoir résister la prochaine fois que j'en vois à vendre à pas cher... :roll: :lovve:

_________________
Gaaaaaaaaazzzzzzzzzzzzz
avatar
Grogaz
Membre d'honneur
Membre d'honneur

Masculin Lion Coq
Age : 36
Messages : 13288
Date d'inscription : 21/02/2006
Localisation : Cambrousse du nord 85
Voiture(s) : 525i Touring E34 / 323ti Sport Edition / R1100s

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Grogaz le Mer 11 Oct 2006 - 18:25

J'y pense, à l'avant droit, ça ne t'a pas condamné l'ouverture de ta boîte à gant? :?: C'est la conséquence facheuse mon implantation sur Miss' 316...

_________________
Gaaaaaaaaazzzzzzzzzzzzz
avatar
Grogaz
Membre d'honneur
Membre d'honneur

Masculin Lion Coq
Age : 36
Messages : 13288
Date d'inscription : 21/02/2006
Localisation : Cambrousse du nord 85
Voiture(s) : 525i Touring E34 / 323ti Sport Edition / R1100s

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Especiosa le Mer 11 Oct 2006 - 21:44

avant j'ai eu du Focal 165V2 :| (en 2003) et un diamond audio M661s :lol: (2004)

Oui j'ai déjà entendu des kits MB Quart, en gamme P et la gamme Q. C'est effectivement de bons HP.

Pour l'implantation des 16, non ca ne m'a pas condamné la boite à gants, elle s'ouvre encore complètement.
avatar
Especiosa
Newbie
Newbie

Verseau Coq
Age : 37
Messages : 35
Date d'inscription : 30/08/2006

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Grogaz le Jeu 12 Oct 2006 - 16:28

Ah oui, en effet, ça doit te changer des Focal... :ptdr:

Diamond Audio, je connais pas trop. Je ne pense pas en avoir déjà entendu. :bah:

_________________
Gaaaaaaaaazzzzzzzzzzzzz
avatar
Grogaz
Membre d'honneur
Membre d'honneur

Masculin Lion Coq
Age : 36
Messages : 13288
Date d'inscription : 21/02/2006
Localisation : Cambrousse du nord 85
Voiture(s) : 525i Touring E34 / 323ti Sport Edition / R1100s

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Especiosa le Sam 4 Aoû 2007 - 18:39

MAJ oublié, je répare donc :

la voiture a été vendu fin avril. Voici l'install en chantier qui n'a jamais été terminé, la voici avant son démontage :






Les kicks qui accueillaient des 16IR DLS :





Et l'installation des médiums sur le tdb, et tweet en montant :





A+
avec une nouvelle auto (coupé 328i E36)...
avatar
Especiosa
Newbie
Newbie

Verseau Coq
Age : 37
Messages : 35
Date d'inscription : 30/08/2006

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Nävis le Dim 5 Aoû 2007 - 9:02

Pas mal quand même. L'intégration est géniale. J'admire
avatar
Nävis
Membre d'honneur
Membre d'honneur

Masculin Vierge Singe
Age : 37
Messages : 4304
Date d'inscription : 28/02/2006
Localisation : Entre Nimes et Montpellier
Voiture(s) : Z4 Coupé 3.0 SI

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Grogaz le Dim 5 Aoû 2007 - 9:10

Tu aurais une photo du kick-panel côté conducteur? :?:

J'aimerais voir comment tu as résolu le problème de la manette de lever de capot... :jap:

_________________
Gaaaaaaaaazzzzzzzzzzzzz
avatar
Grogaz
Membre d'honneur
Membre d'honneur

Masculin Lion Coq
Age : 36
Messages : 13288
Date d'inscription : 21/02/2006
Localisation : Cambrousse du nord 85
Voiture(s) : 525i Touring E34 / 323ti Sport Edition / R1100s

Revenir en haut Aller en bas

Re: [BMW 520i E34] Projet d'Installation Hifi Embarquée

Message par Especiosa le Dim 5 Aoû 2007 - 16:43

Oui mais c'étais un montage provisoire (pas le 16dls). Mais le kick lui c'est le bon :



et la photos posté + haut :



A+
avatar
Especiosa
Newbie
Newbie

Verseau Coq
Age : 37
Messages : 35
Date d'inscription : 30/08/2006

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
