[Moteur M47N] Remplacement des bougies de préchauffage

Aller en bas

[Moteur M47N] Remplacement des bougies de préchauffage Empty [Moteur M47N] Remplacement des bougies de préchauffage

Message par Feylhin_Tenyo le Mar 28 Oct 2008 - 15:17

Remplacement des bougies de prechauffage, plusieurs pièces à déposer et controler.

1. Dépose des caches plastiques

5 vis BTR 6

2. Reperage de la vanne

[Moteur M47N] Remplacement des bougies de préchauffage Phto0010

3. Dépose du collier du conduit d'echappement vers la vanne

Une clé plate de 7'' ou un tournevis plat

[Moteur M47N] Remplacement des bougies de préchauffage Phto0011

4. Dépose du tuyau de depression
Pas de collier, juste enmanché sur le teton de la vanne

[Moteur M47N] Remplacement des bougies de préchauffage Phto0012

5. Dépose de la durite d'air sortie echangeur air-air sur vanne

Une clé plate de 7'' ou un tournevis plat

[Moteur M47N] Remplacement des bougies de préchauffage Phto0013

6. Dépose de la fixation du faisceau du capteur de pression de suralimention

Une clé Torx T25

[Moteur M47N] Remplacement des bougies de préchauffage Phto0014

7. Dépose de la vanne

Petit cliquet, grande ralonge et douille de 10'', 4 vis sur collecteur d'admission en plastique noir

[Moteur M47N] Remplacement des bougies de préchauffage Phto0015

8. Dépose du joint torique

Le remplacer si craquelé

[Moteur M47N] Remplacement des bougies de préchauffage Phto0018

9. Analyse de la vanne

[Moteur M47N] Remplacement des bougies de préchauffage Phto0016

[Moteur M47N] Remplacement des bougies de préchauffage Phto0017

Pour nettoyer la vanne, utiliser de l'essence type sans plomb 95 ou 98, un pinceau et un tournevis plat.
Tremper la vanne dans l'essence quelques minutes, nettoyer le clapet entièrement jusqu'a apparition de l'alu.
Faire fonctionner la vanne avec tube métal en appuyant sur le clapet via le conduit de recyclage.
Degraisser entierement et reposer dans le sens inverse de dépose.

10. Photo de la vanne nettoyée

[Moteur M47N] Remplacement des bougies de préchauffage Phto0019

[Moteur M47N] Remplacement des bougies de préchauffage Phto0020

[Moteur M47N] Remplacement des bougies de préchauffage Phto0021

11. Dépose du collecteur d'admission (obligé pour déposer les bougies)

Un cliquet et grande rallonge, une douille de 10'' et une douille de 11'', une clé plate de 10'' et une clé plate de 11''.

Les vis du haut sont les vis de 10'', elles sont prisonnières.
Les vis du bas sont de simples écrous de 11'' à ne pas perdre en les deposant.
Les points rouge representent les fixations.

[Moteur M47N] Remplacement des bougies de préchauffage Phto0034

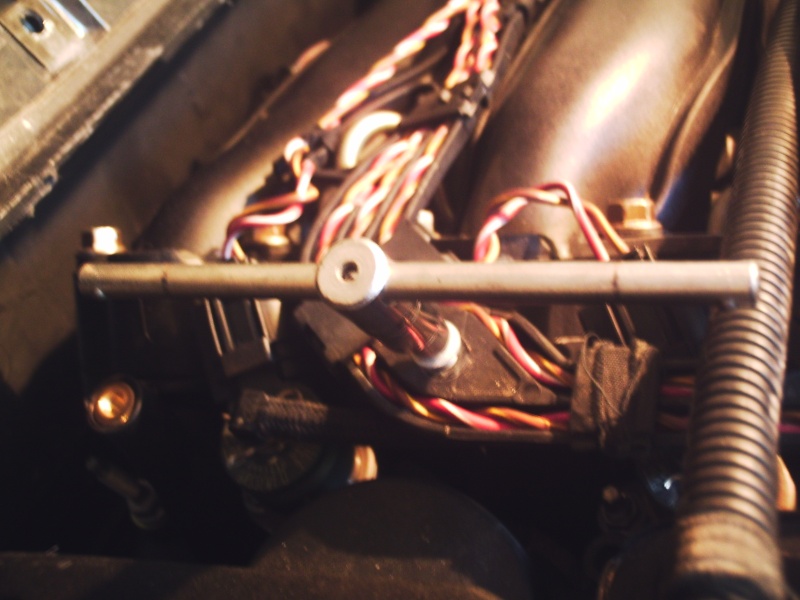

12. Dépose du support du faisceau d'injecteur

2 vis Torx mal, j'ai utilisé une douille de 5''

[Moteur M47N] Remplacement des bougies de préchauffage Phto0035

13. Dépose des tuyaux de depression, electrovannes et capteurs

Ils sont sous le collecteur d'admission et accessibles.
Il y a une electrovanne de persiennes, electrvanne EGR, capteur de pression de suralimentation.
Les electrvannes n'ont pas besoin d'etre déposées, il faut juste debrancher les tuyaux et les connexions.
Faire des photos si besoin pour le reperage.

[Moteur M47N] Remplacement des bougies de préchauffage Phto0036

[Moteur M47N] Remplacement des bougies de préchauffage Phto0037

14. Déposer le collecteur

Tirer vers soi, en fesant attention de ne rien raccrocher.

[Moteur M47N] Remplacement des bougies de préchauffage Phto0038

Le nettoyage interieur s'effectue au degraissant à sec et une souflette.

15. On repère les clapets de turbulence

Il se ferment à l'arret du moteur pour ne pas donner d'accoups et servent aussi à créer une turbulence dans les chambre et cela jusqu'a 2000t/m (encore une chose pour la pollution :hum: ) Ils s'entre ouvre en jusqu'a 2000t/m.
On vérifie qu'ils sont bien fixés aux axes car parait il qu'ils peuvent etre aspiré dans les cylindres.
Mais bon, ce n'est que du plastique donc je ne pense pas à du dégat important.

[Moteur M47N] Remplacement des bougies de préchauffage Phto0039

16. Vanne et electrovanne de clapet de turbulence

[Moteur M47N] Remplacement des bougies de préchauffage Phto0040

On peut supprimer le fonctionnement si on le veut, mais je ne sais pas ce que sa donnera après.

17. Vue d'ensemble

On bouche les conduits avec des chiffons pour éviter de faire tomber quelque chose dans la culasse.

[Moteur M47N] Remplacement des bougies de préchauffage Phto0041

18. Dépose des bougies

Les connectiques sont clipsées directement sur les bougies.
Utiliser un cliquet, petite ralonge et douille longue de 10''.
ATTENTION : on ne force pas hein ! c'est fragile les bougies !
Elles se demontent bien, sans aucuns problème.

[Moteur M47N] Remplacement des bougies de préchauffage Phto0042

19. Repose d'une bougie

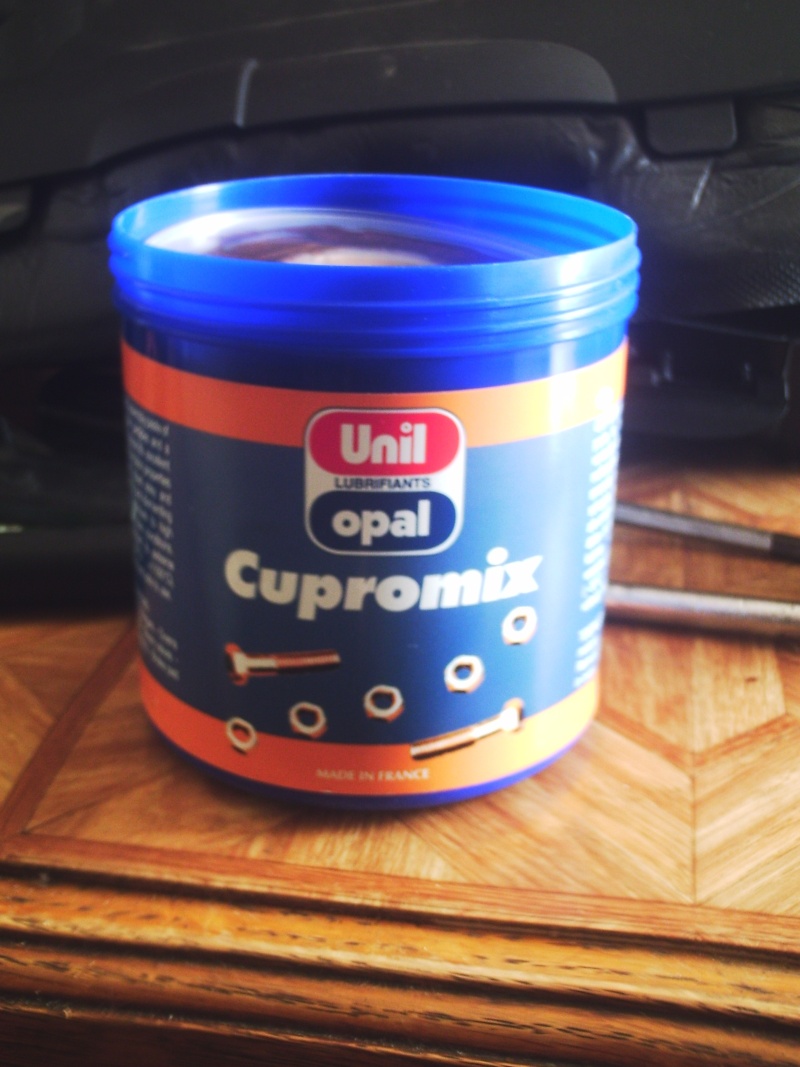

Enduire de graisse cuivrée le filetage de la bougie (très bon pour le contact electrique et exellent pour un demontage plus tard)

[Moteur M47N] Remplacement des bougies de préchauffage Phto0043

[Moteur M47N] Remplacement des bougies de préchauffage Phto0044

Faire l'inverse pour tout remonter.
Les bougies se serrent au contact plus 1/4 de tour maxi.
Les tuyaux de depression sont a remplacer systematiquement.
Les joints de collecteur sont à nettoyer et à remonter a l'huile moteur.
Les vis de fixations sont à remonter à sec et serrées au couple.
Le fonctionnement de la vanne EGR peut etre supprimé en debranchant le tuyau de depression directement sur l'electrovanne et en y installant un bouchon de retour d'injecteur.
